綜合布線系統您所在的位置:首頁 > 項目方案 > 綜合布線系統 >

綜合布線系統介紹

綜合布線系統(PDS,Premises Distribution System)是針對計算機與通信的配線系統而設計的,這也就表明它可滿足各種不同的計算機與通信的要求。 它包括:
  1) 模擬與數字的話音系統; -----綜合布線
  2) 高速與低速的數據系統; -----綜合布線
  3) 傳真機、圖形終端、繪圖儀等需要傳輸?shù)膱D象資料 -----綜合布線
  4) 電視會議與安全監視系統的視頻信號; -----綜合布線索
  5) 傳輸28個VHF寬帶視頻信號; -----綜合布線
  6) 綜合布線對于建筑物的安全報警和空調控制系統的傳感器信號。 PDS可滿足建筑物內部及建筑物之間的所有計算機、通信以及建筑物自動化綜合布線系統設備的配線需求。由于PDS是一套綜合式的系統,因此綜合布線可以使用相同的電纜與配線端子板,以及相同的插頭與模塊化插孔以供話音與數據的傳遞,可不必顧慮各種設備的兼容性問題。 PDS采用模塊化設計,因而易于配線上擴充和重新組合。采用星形拓?fù)浣Y(jié)構,并同電信方面以及EIA/TIA-568所遵循的建筑物配線方式相同。因?yàn)樵谛切谓Y(jié)構中,工作站是由中心節點向外增設,而每條線路都與其它線路無關。因此,在更改和重新布置設備時,只是影響到與此相關的那條路線,而對其它所有線路毫無影響。另外這種結構會使系統中的故障分析工作變得非常容易。一旦系統發生故障,便可迅速地找到故障點,并加以排除。 PDS是由6個獨立的子系統所組成,采用星形結構,可使任何一個子系統獨立地進入PDS系統中。

這6個子系統為:
   1) 工作區子系統(Work Location) 它是由終端設備連接到信息插座之間的設備組成,包括信息插座、插座盒(或面板)、連接軟線、適配器等。
   2) 水平子系統(Horizontal) 它的功能是將干線子系統線路延伸到用戶工作區。水平系統是布置在同一樓層上的,一端接在信息插座上,另一端接在層配間的跳線架上。水平子系統主要采用4對非屏蔽雙絞線,它能支持大多數現代通信設備,在某些要求寬帶傳輸時,可采用"光纖到桌面"的方案。當水平區面積相當大時,在這個區間內可能有一個或多個衛星接線間,水平線除了要端接到設備間之外,還要通過衛星接線間,把終端接到信息出口處
   3) 干線子系統(Backbone) 通常它是由主設備間(如計算機房、程控交換機房)至各層管理間。它采用大對數的電纜饋線或光纜,兩端分別接在設備間和管理間的跳線架上。
   4) 設備間子系統(Equipment) 它是由設備間的電纜、連續跳線架及相關支撐硬件防雷電保護裝置等構成。比較理想的設置是把計算機房、交換機房等設備間設計在同一樓層中,這樣既便于管理、又節省投資。當然也可根據建筑物的具體情況設計多個設備間。

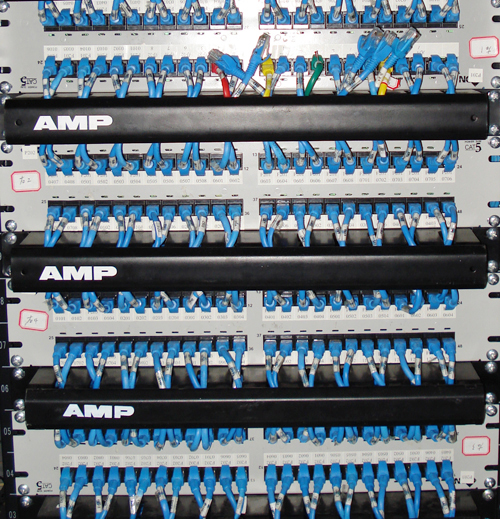

   5) 管理子系統(Administration) 它是干線子系統和水平子系統的橋梁,同時又可為同層組網提供條件。其中包括雙絞線跳線架、跳線(有快接式跳線和簡易跳線之分)。在需要有光纖的布線系統中,還應有光纖跳線架和光纖跳線。當終端設備位置或局域網的結構變化時,只要改變跳線方式即可解決,而不需要重新布線。
   6) 建筑群子系統(Campus) 它是將多個建筑物的數據通信信號連接一體的布線系統。它采用可架空安裝或沿地下電纜管道(或直埋)敷設的銅纜和光纜,以及防止電纜的浪涌電壓進入建筑的電氣保護裝置。
綜合布線系統的特性
   綜合布線系統與傳統的布線系統相比,有許多優越性,其主要表現在以下幾個方面:

   1) 兼容性 所謂兼容性是指其設備或程序可以用于多種系統中的特性。綜合布線系統將話音信號、數據信號與監控設備的圖象信號的配線經過統一的規劃和設計,采用相同的傳輸介質、信息插座、交連設備、適配器等,把這些性質不同信號綜合到一套標準的布線系統中。這樣與傳統布線系統相比,可節約大量的物質、時間和空間。在使用時,用戶可不用定義某個工作區的信息插座的具體應用,只把某種終端設備接入這個信息插座,然后在管理間和設備間的交連設備上做相應的跳線操作,這個終端設備就被接入到自己的系統中。
   2) 開放性 傳統的布線方式,用戶選定了某種設備,也就選定了與之相適應的布線方式和傳輸介質。如果更換另一種設備,那原來的布線系統就要全部更換。這樣的話就增加了很多麻煩和投資。綜合布線系統由于采用開放式的體系結構,符合多種國際上流行的標準,它幾乎對所有著名的廠商都是開放的,如:IBM、DEC、SUN的計算機設備,AT&T,NT,NEC等交換機設備。并對幾乎所有的通信協議也是開放的,如EIA-232-D,RS-422,RS-423,ETHERNET,TOKENRING,F(xiàn)DDI,CDDE,ISDN,ATM等。
   3) 靈活性 綜合布線系統中,由于所有信息系統皆采用相同的傳輸介質、物理星形拓?fù)浣Y(jié)構,因此所有的信息通道都是通用的。每條信息通道可支持電話、傳真、多用戶終端。10Base-T工作站及令牌環工作站(采用5類連接方案,可支持100Base-T及ATM等)所有設備的開通及更改均不需改變系統布線,只需增減相應的網絡設備以及進行必要的跳線管理即可。另外,系統組網也可靈活多樣,甚至在同一房間可有多用戶終端,10Base-T工作站、令牌環工作站并存,為用戶組織信息提供了必要條件。

   4) 可靠性 綜合布線系統采用高品質的材料和組合壓接的方式構成一套高標準的信息通道。所有器件均通過UL、CSA及ISO認證,每條信息通道都要采用物理星形拓?fù)浣Y(jié)構,點到點端接,任何一條線路故障均不影響其它線路的運行,同時為線路的運行維護及故障檢修提供了極大的方便,從而保障了系統的可靠運行。各系統采用相同傳輸介質,因而可互為備用,提高了備用冗余。
   5) 先進性 綜合布線系統采用光纖與雙絞線混布方式,極為合理地構成一套完整的布線系統。所有布線均采用世界上最新通信標準,信息通道均按B-ISDN 設計標準,按八芯雙絞線配置,通過5類雙絞線,數據最大速率可達155Mbps,對于特殊用戶需求可把光纖鋪到桌面(Fiber--to the Desk)。干線光纜可設計為500M帶寬,為將來的發展提供了足夠的裕量。通過主干通道可同時傳輸多路實時多媒體信息,同時物理星形的布線方式為將來發展交換式的網絡奠定了堅實基礎。
